電機馬達端子，一般指馬達，又稱電機，是現代工業和生活中非常常見的東西，也是將電能轉化為機械能的主要設備。汽車.高速鐵路.飛機.風扇.機器人.自動門.泵.硬盤，甚至我們最常見的手機，都安裝了電機馬達端子。

許多第一次接觸電機馬達端子或只是學習電機拖動知識的人可能會覺得電機知識不容易理解，甚至看到相關課程很大，被稱為學分殺手。以下通過分散的分享，新手可以快速交流異步電機的原理。

★電機馬達端子原理：電機原理非常簡單。簡言之，它是一種利用電能在線圈上產生旋轉磁場并促進轉子旋轉的裝置。學過電磁感應定律的人都知道，通電線圈會在磁場中用力旋轉。電機的基本原理是這樣的，這是初中物理的知識。

★電機馬達端子結構：打開電機的人都知道，電機馬達端子主要由兩部分組成，固定定子部分和旋轉轉子部分，具體如下：

一、定子(靜態部分)

定子鐵芯：電機磁路的重要組成部分，放置定子繞組；

定子繞組：線圈、電機的電路部分，用于產生旋轉磁場；

座椅:固定鐵心和電機端蓋，并起到保護、散熱等作用；

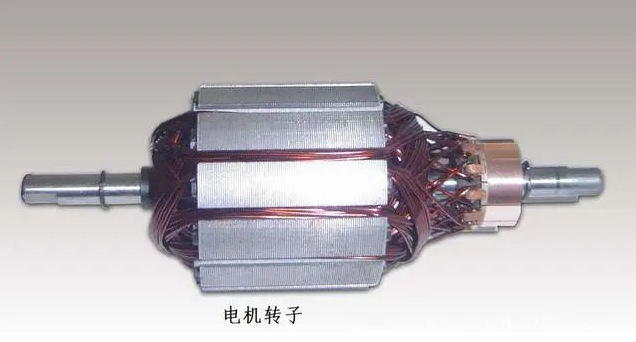

二、轉子(旋轉部分)

轉子鐵芯：電機磁路的重要組成部分，將轉子繞組放置在鐵心槽內；

轉子繞組：切割定子旋轉磁場產生感應電勢和電流，形成電磁轉矩，使電機旋轉；

★電機馬達端子的幾個計算公式：

一、電磁相關

1)電機感應電勢公式:E=4.44*f*N*，E為線圈電勢.F為頻率.S為導體(如鐵芯)的橫截面積.N為匝數.φ為磁通。

公式是如何推導出來的，我們不學習這些東西，我們主要是看看如何使用它。感應電勢是電磁感應的本質，當感應電勢的導體關閉時，會產生感應電流。感應電流在磁場中受到安培力，產生磁矩，從而促進線圈旋轉。

根據上述公式，電勢大小與電源頻率.線圈匝數與磁通量成正比。

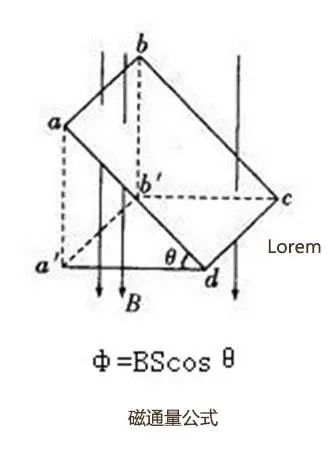

磁通量計算公式φ=B*S*COSー。當面積為S的平面垂直于磁場方向時，角度為0，COSー等于1，公式變成φ=B*S。

結合以上兩個公式，電機磁通強度計算公式為:B=E/(4.44*f*N*S)。

2)另一個是安培力公式。我們需要知道線圈的力是多少，所以我們需要這個公式F=I*L*B*sinα，其中I是電流強度，L是導體長度，B是磁場強度，α是電流方向和磁場方向之間的夾角。當導線垂直于磁場時，公式變成F=I*L*B(如果是N匝線圈，磁通B是N匝線圈的總磁通，不需要再乘N)。

知道力，就知道扭矩。扭矩等于扭矩乘以作用半徑，T=r*F=r*I*B*L(向量乘積)。通過功率=力*速度(P=F*V)和線速V=2πR*每秒速度(n秒)兩個公式，可以與功率建立關系，得到以下序號3的公式。但是需要注意的是，此時使用實際輸出扭矩，所以計算出的功率是輸出功率。

二、交流異步電機的速度計算公式：n=60f/P，非常簡單。速度與電源頻率成正比，與電機極對子（記住是一對）數成反比。只需直接應用公式即可。然而，該公式實際上計算為同步速度（旋轉磁場速度）。異步電機的實際速度將略低于同步速度，因此我們經常看到4極電機1400轉，低于1500轉。

三、電機轉矩。功率計轉速之間的關系：T=9550P/n（P為電機功率。n為電機轉速），可從上述序列號1中推導出來。然而，我們不需要學習推導。記住這個計算公式。然而，再次提醒公式中的功率P不是輸入功率，而是輸出功率。由于電機損耗，輸入功率不等于輸出功率。但書籍往往是理想化的，輸入功率等于輸出功率。

四、電機功率(輸入功率):

1)單相電機功率計算公式:P=U*I*cosφ。如果功率因數為0.8，電壓為220V，電流為2A，則功率P=0.22×2×0.8=0.352KW。

2)三相電機功率計算公式:P=1.732*U*I*cosφ(cosφ為功率因素.U為負載線電壓.I為負載線電流)。但是，這種U和I與電機的連接方式有關。星形連接方式時，由于三個相隔120°電壓的線圈公共端連接形成0點，加載在負載線圈中的電壓實際上是相電壓；三角形連接方式時，每個線圈兩端各連一條電源線，所以加載負載線圈上的電壓是線電壓。如果使用我們常用的3相380V電壓，星形連接方式時線圈為220V，而三角形為380V，P=U*I=U^2/R，所以三角形連接方式的功率是星形連接方式的三倍，這也是大功率電機使用星三角降壓啟動的原因。

掌握上述公式，徹底理解，電機馬達端子的原理電機的原理，你就不會再困惑了，你也不會害怕學習電機馬達端子拖動等高級課程。
